Maatwerk garagedeursysteem
De bestaande garage was een koude brug. Machines in de ruimte, condensvorming, niet te verwarmen. Een openslaand systeem in Douglas met PIR-isolatie en HR++-glas lost dat op. Glaswerk voor meer daglicht, openslaande vleugels voor meer bruikbare ruimte.
⤢ Vergroten
Een systeem, geen standaarddeur
Dit project is een studie in geïntegreerd ontwerp: een openslaande dubbele garagedeur die thermisch presteert, repareerbaar is en uitvoerbaar blijft, door een schrijnwerker of in eigen werkplaats. De kracht zit in de systeemaanpak: alle onderdelen zijn ontworpen op leverbare handelsmaten, zodat elk deel later individueel vervangbaar is zonder bespoke bestelling.

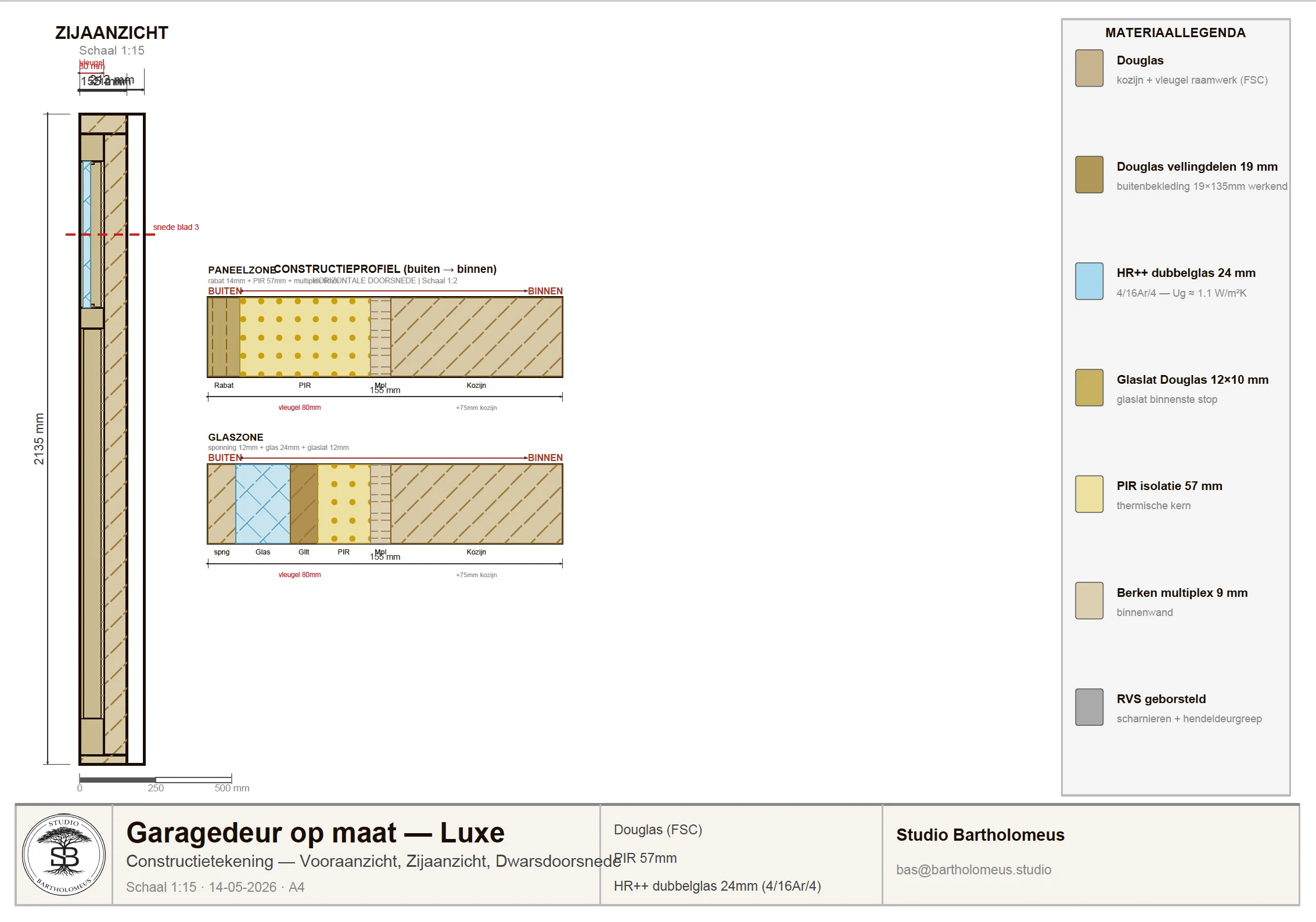

De vleugels zijn opgebouwd als lagenwerk: Douglas vellingdelen aan de buitenzijde, PIR-kern, berken multiplex binnenblad. Het frame is in Douglas uitgevoerd op rift/halfrift profielen van Houthandel Bunnik. Glas, sponningen en beslag worden via een proefdetail definitief bepaald.
Materiaal: Douglas
Gekozen voor Douglas (Pseudotsuga menziesii, FSC/PEFC): stabiel in buitentoepassingen, beschikbaar in zware handelssecties, geschikt voor winddroge levering. Douglas vergrijst buiten gelijkmatig als het goed gedetailleerd is: voldoende overstek, waterafvoer en ventilatie rondom het kozijn. Onbehandeld laten is een bewuste keuze, geen vanzelfsprekendheid.
Technische uitgangspunten

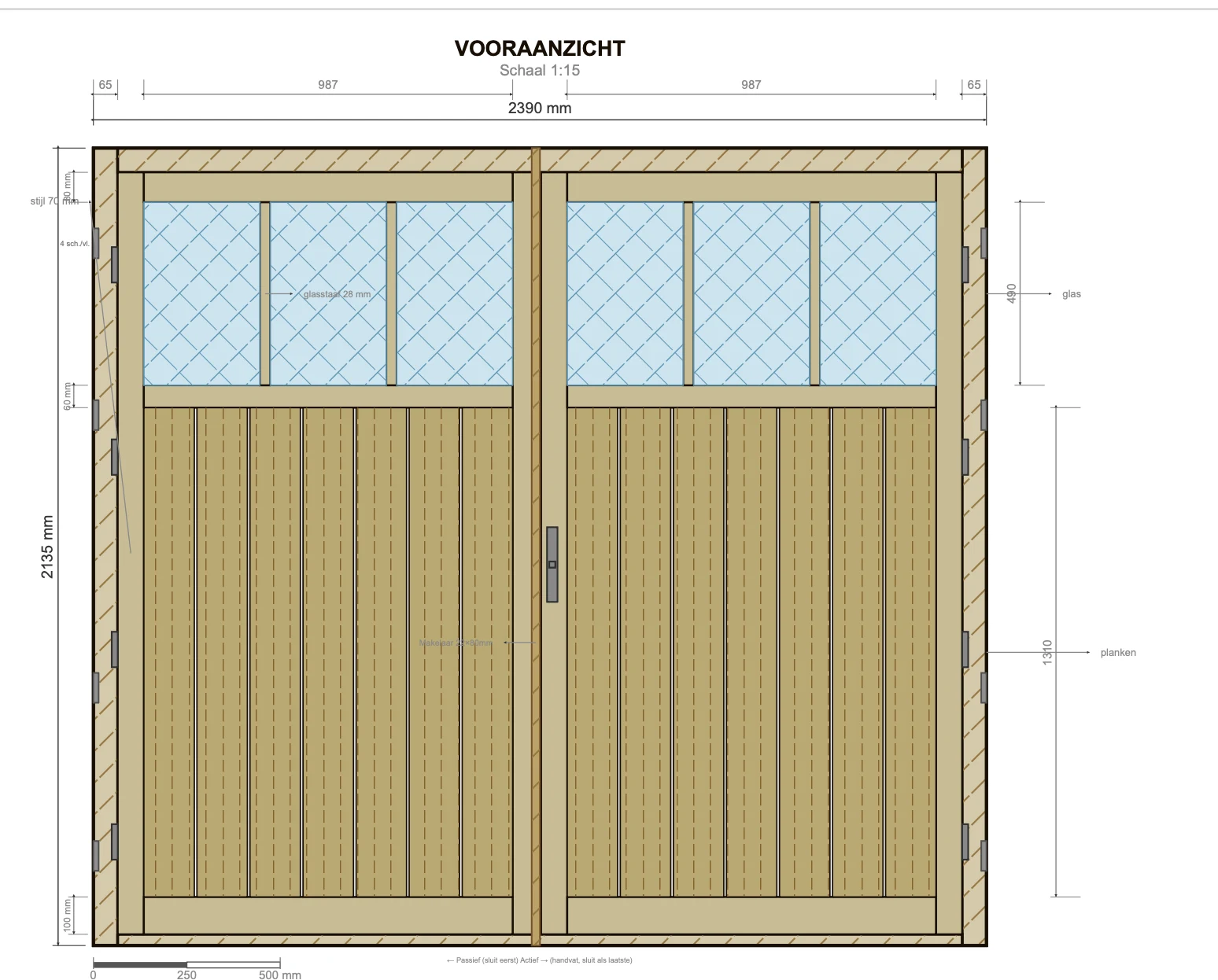

- Buitenmaat: 2390 × 2135 mm
- Kozijnhout: Douglas 75 × 150 mm rift/halfrift AD
- Vleugelstijlen en lichte regels: Douglas 100 × 100 mm 4-ex AD
- Zware bodemregel: Douglas 120 × 120 mm 4-ex AD
- Buitenbekleding: Douglas vellingdelen 18 × 135 mm werkend, KD
- Vleugelopbouw: circa 80 mm totaal
- Isolatie: circa 50–53 mm PIR, definitief via proefdetail
- Binnenblad: 9 mm berken multiplex
- Beglazing: HR++ circa 24 mm (4/16Ar/4), Ug ≈ 1,1 W/m²K
- Scharnieren: 4× per vleugel, RVS geborsteld
- Makelaar: Douglas 40 × 18 mm, afdichting middennaad

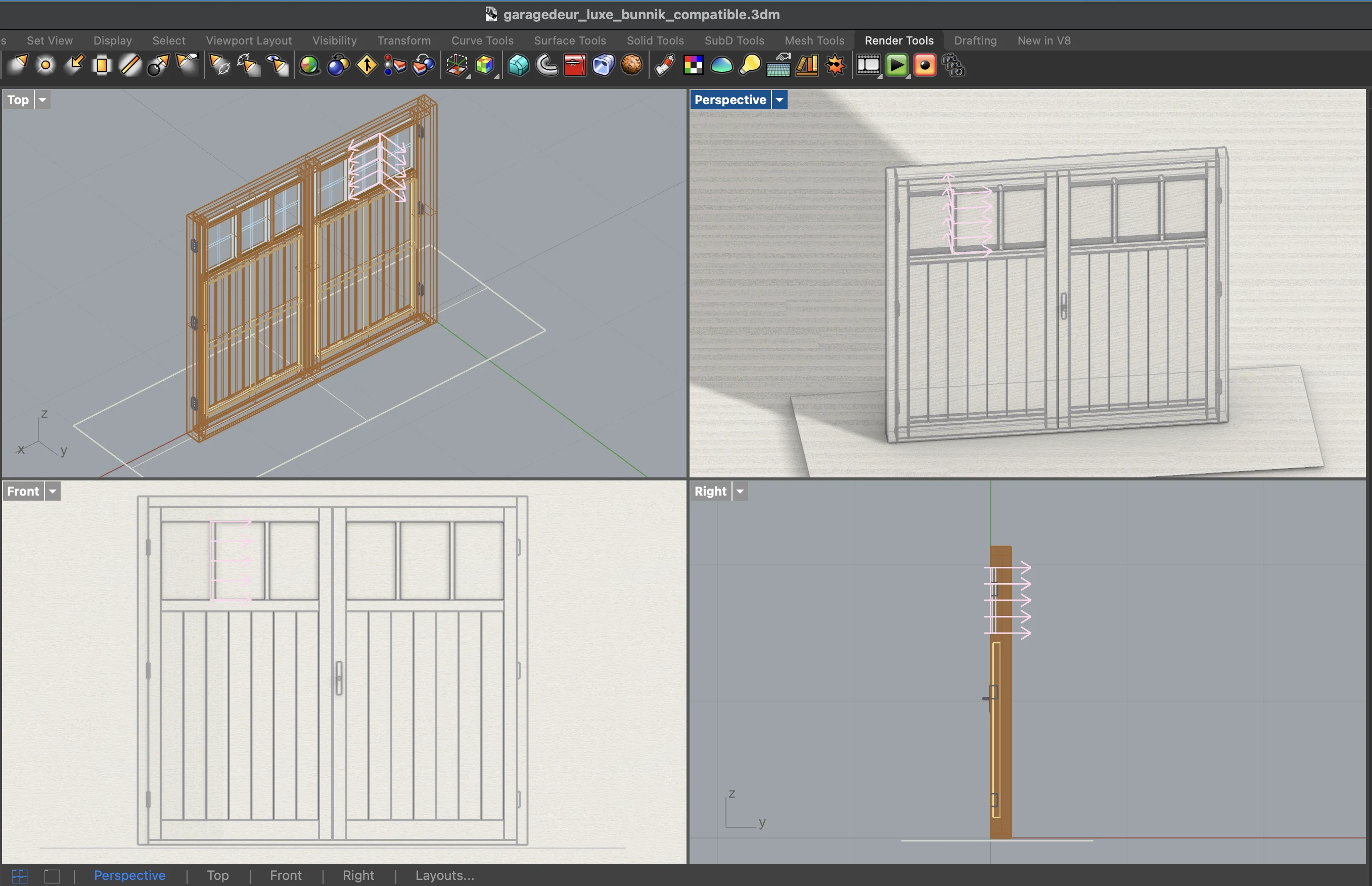

Interactief 3D-model

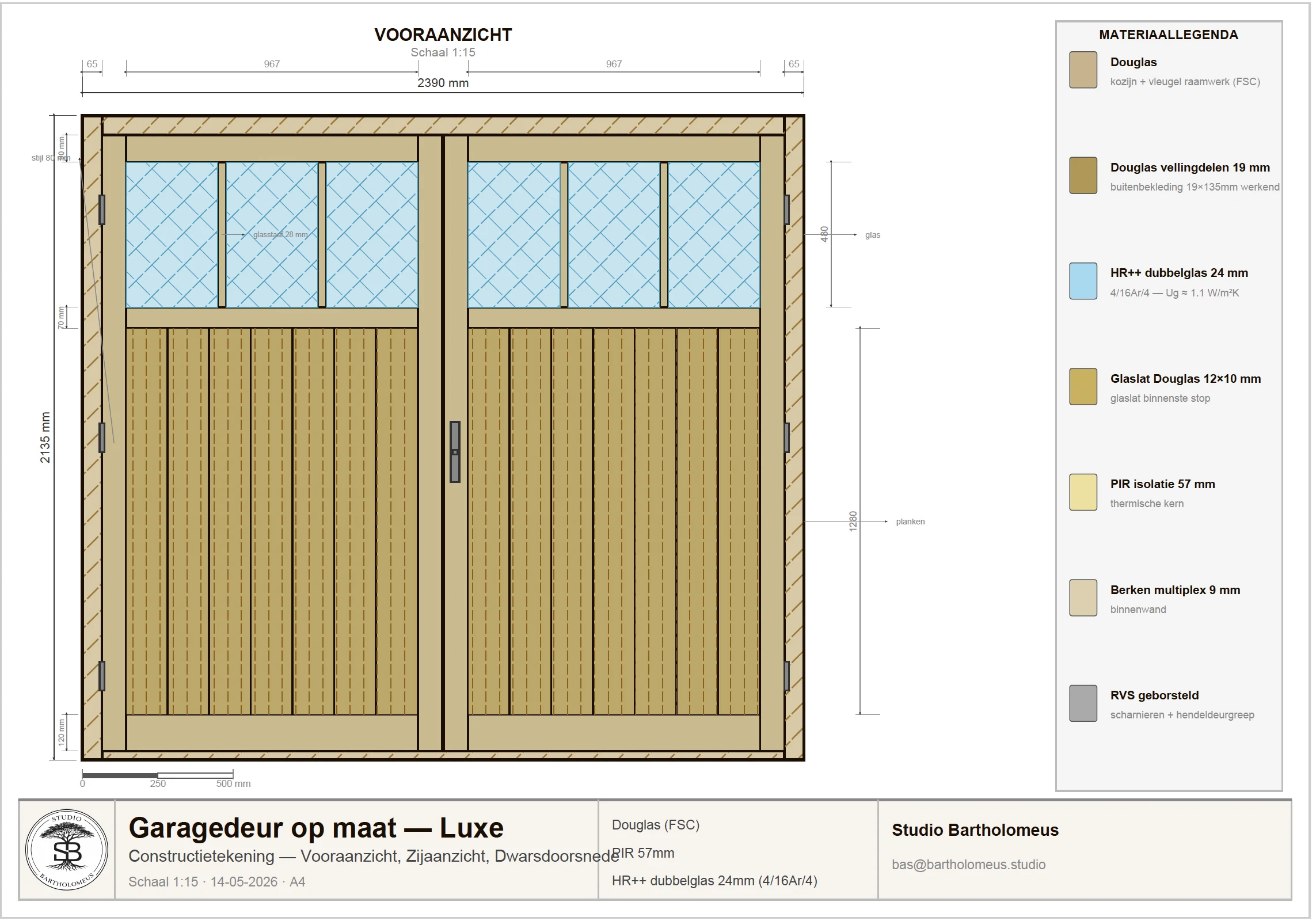

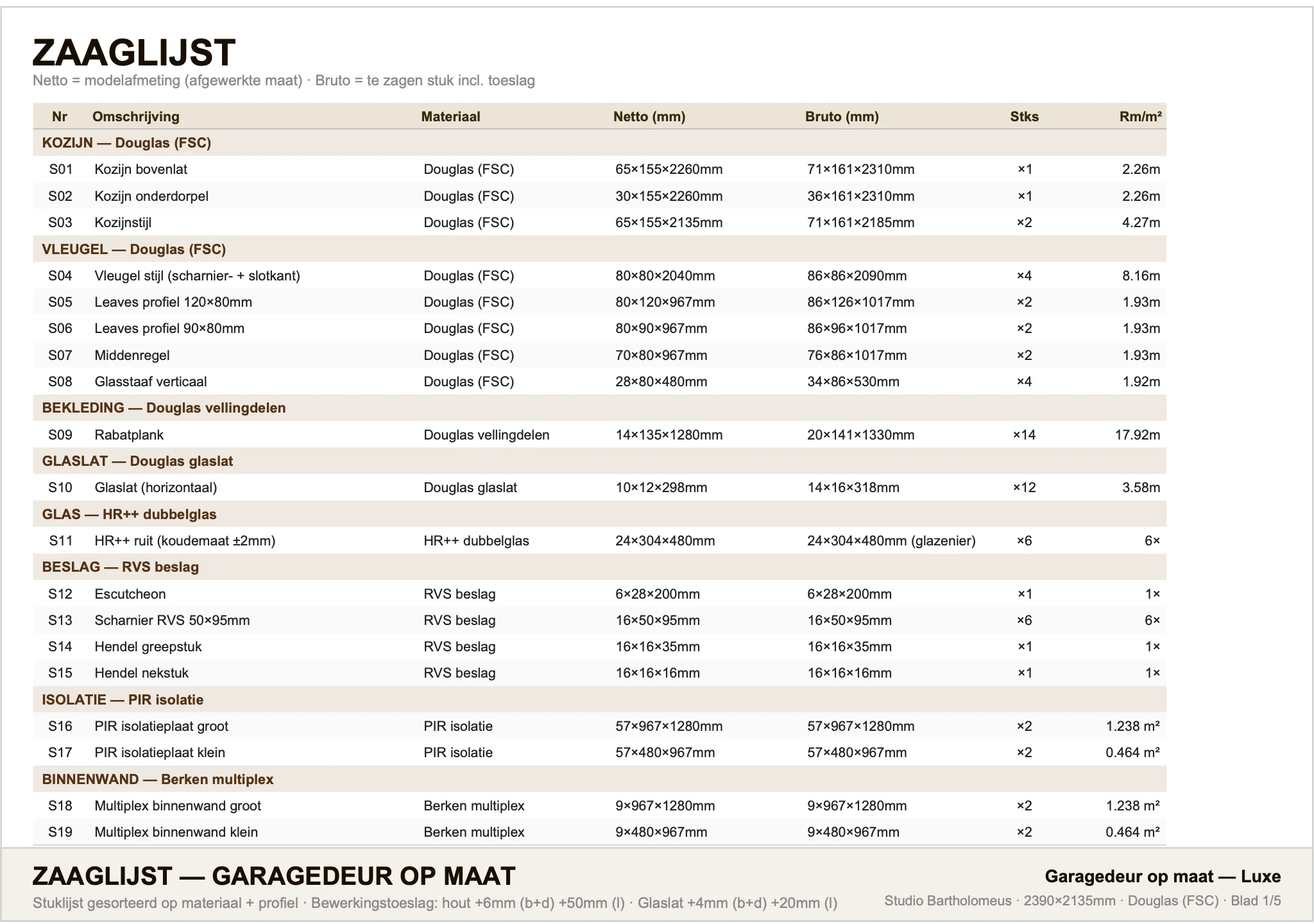

Het ontwerp is volledig parametrisch uitgewerkt: één script genereert de zeven productietekeningen, de stuklijst én het 3D-model. In het interactieve model hieronder zijn beide vleugels, de glasindeling, de makelaar en het RVS-beslag zichtbaar. Roteer het model om de constructie van alle kanten te bekijken.
Stand van zaken
Ontwerp volledig uitgewerkt tot montageniveau: tekeningen, stuklijst en 3D-model klaar. Hout geleverd, eerste onderdelen worden gezaagd en geschaafd. Glas, sponningen en beslag worden definitief bepaald via een proefdetail.
Lees meer over de materiaalafweging en het digitale maakproces in het journal.
Roteer en zoom met muis of vinger — het object is volledig interactief.
